Construction d'un siège sur une console de Zodiac Cherokee 480

Le Cherokee ne possède de base que deux places sur la banquette arrière.

Je voulai créer une place assise sur l'avant de la console. Dans un premier temps, j'ai eu l'idée de faire un coffre siède rigide qui aurait pu recevoir du matériel (comme sur d'autres semi-rigides). Cependant le contrefort de la coque sur le coté droit devant la console, qui sert à supporter la planche du bain de soleil gène la réalisation d'un siège avec une longueur d'assise correcte.

J'ai donc opté pour un siège avec support incliné qui laisse encore la place pour mettre le bain de soleil.

L'assise du siège à proprement parlé est constitué des éléments suivants:

• Une mousse marine (de récupération) d'épaisseur 10 cm est collée sur la planche.
• Une planche de bois latté de 20 mm d'épaisseur passé au vernis marine (3 couches)
• Un tissu de sky blanc enveloppe la mousse et vient se replier sous la planche ou il est agraphé. Les agraphes ont ensuite été vernis à la bombe pour métal.

L'ensemble ainsi composé assure mouelleux et une certaine souplesse pour encaisser le poids de la personne assise.

Cet ensemble est ensuite fixé sur une plaque d'alu de 5 mm d'épaisseur par le dessous avec des vis en inox. Ces trois éléments on été découpés à la même forme en épousant l'arrondi de la console. J'ai utilisé pour cela un gabarit fabriqué avec un règle en bois sur laquelle j'ai déposé une ligne de pate à modeler de mes enfants. J'ai appuyé l'ensemble à la bonne hauteur sur la console, puis j'ai recopié cette forme sur la planche en bois que j'ai ensuite découpée à la scie sauteuse. La plaque a d'alu été tracée à partir de la plaque en bois. La mousse a éte posé sur la plaque d'alu, puis avec un fil de fer chauffé, j'ai découpé la mouse à la forme du gabarit.

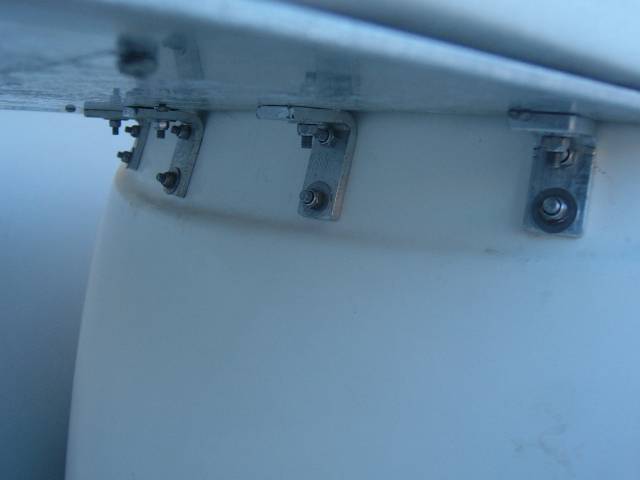

J'ai fabriqué de petite équerres en alu pour tenir l'assise sur le montant de la console. Ces équerres sont fixées avec de la petite boulonnerie inox (vis et écrous Nylstop) sur la plaque d'alu et ensuite sur la console. Un point important et que j'ai reculé de 5 mm la plaque d'alu de la console afin de rattraper les erreurs du gabarit, de permettre l'écoulement de l'eau à cet endroit (lavages, embruns,...), et d'éviter que les mouvements de l'assise lors de la déformation du bateau sur les vagues viennent abimer (rainurer) en frottant, le montant de la console.

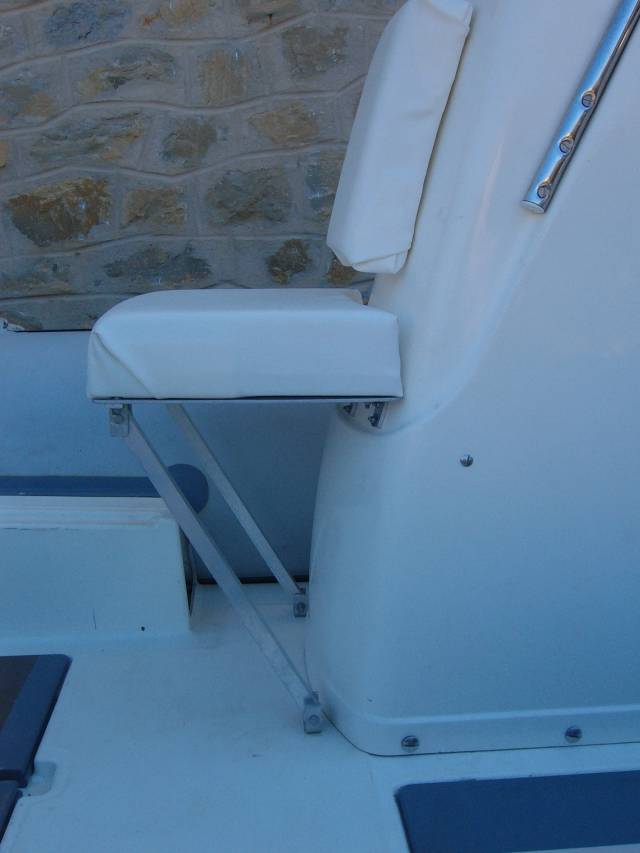

L'assise repose sur l'avant sur deux tubes carré en alu creux. Ces deux tubes partent de l'avant au niveau de l'assise et vont rejoindre le pont sur l'arrière ou ils sont fixés. Cette disposition permet de laisser la place pour circuler facilement car l'on peut passer ses pieds sans problème sous le siège et permet l'installation du bain de soleil sans contrainte.

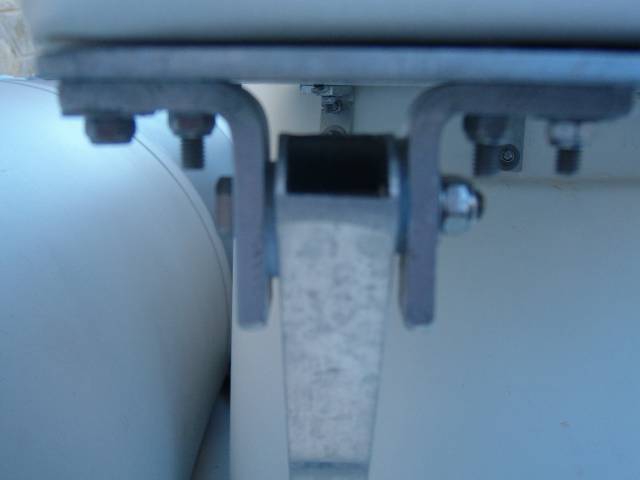

Donc le siège est fixé à la fois sur la console et sur le pont. J'ai fabriqué des L et des U en alu épais que j'ai percé pour tenir les tubes. Sous l'assise j'ai utilisé deux L opposé pour créer une articulation pour le tube. J'ai laissé un jeu important afin de rattrapper les défauts d'équerrage que j'ai compensé par des rondelles en nylon. Cela permet de serrer modérément l'articulation en écrasant un petit peu les rondelles. J'ai fait de même avec les fixations sur le pont à part que j'ai utiliser des U fixés par de gros rivet pop en alu. Avec le recul, j'aurai du mettre plutôt des L de chaque coté pour augmenter la résistance à la place des U.

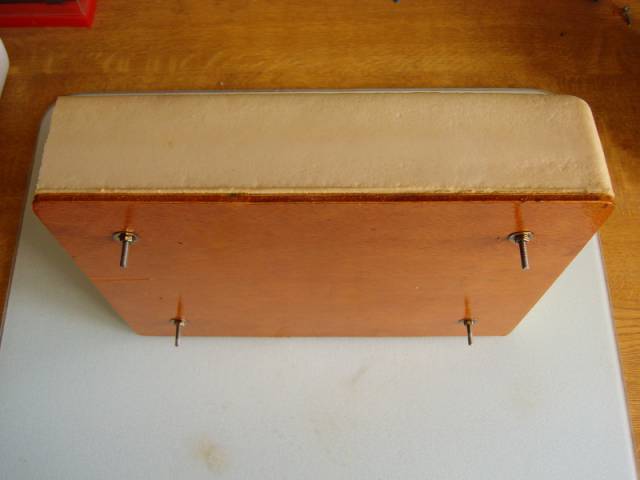

Le dossier est indépendant de l'assise. C'est une simple planche de contreplaqué de 5 mm passée au vernis marine 3 fois sur lequel j'ai mis un carré de mousse et que j'ai recouvert de sky aussi avec agraphage. Le point le plus dur concerne les 4 vis qui sortent derriere la planche pour ensuite traverser la console. Ces vis doivent être solidaire de la planche. J'ai utilisé la solution suivante:

• Chaque vis à sa tête à l'intérieur du dossier. Du coté exterieur, j'ai mis un écrou, une rondelle et du frein filet et j'ai ensuite serré fortement l'écrou pour le bloquer. Ensuite j'ai passé les couches de vernis et j'ai aussi recouvert têtes de vis et écrous. Cela donne une certain résistance mécanique à l'ensemble et évite que les vis tournent dans le vide lorqu'on met les écrous Nylstop à l'intérieur de la console pour fixer le dossier. L'écartement induit par les écrous extérieurs au dossier avec la console permet aussi une meilleure évacuation de l'eau.

Voila, l'ensemble n'a pas bougé depuis 8 sorties, avec un adulte assis dessus, y compris avec une mer 5-6.

Bonne navigation.

Artrile de Cyril, mise en ligne sur PneuBoat.com le 4 juin 2006

---------------------------------------------------
